Comment installer une plaque béquille iwa ?
Installer une plaque béquille électronique iwa pour antipanique
La béquille iwa est compatible avec les antipanique de la marque Iséo.
- Perceuse
- Outillage : un tournevis cruciforme, le gabarit de pose de la béquille pour antipanique
Notice de Pose
- Démontez l'antipanique
- Percer selon le gabarit de pose
- Passez le fil de la pile dans le diamètre 16 (trou supérieur)

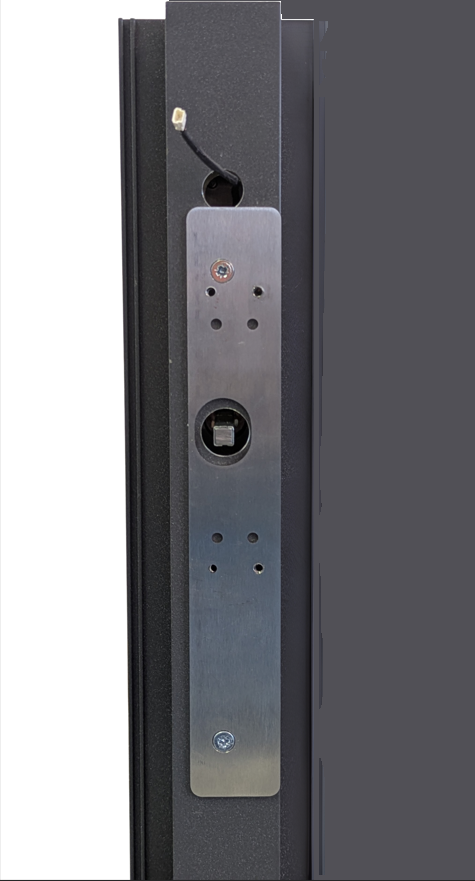

- Face intérieure de la porte : Installez la plaque de propreté avec 2 vis fraisées M5 (côté étroit vers l'extérieur de la porte)
Modèle Push barre ISEO : Coupez le carré à 5mm de la plaque de propreté et installer le fourreau de 8mm au raz du carré
Modèle Push barre MODULO (Antipanico) : Coupez le carré en retrait de 5mm de la plaque de propreté et installer le manchon
- Installez l'antipanique selon la notice sans installer les caches de finition
- Test de fonctionnement : Branchez le boitier pile, passez un badge autorisé sur la béquille électronique iwa, et vérifiez le bon fonctionnement.
- Positionnez le fil dans son logement du boitier pile et logez le surplus dans l'épaisseur de la porte.
- Fixez le boitier pile verticalement (pour une antipanique 1 point) ou horizontalement (pour une antipanique 3 points)
