Comment raccorder un lecteur mural

Le lecteur mural Iwa est une unité de contrôle off-line adapté à des applications de simple filtrage. Il couvre des domaines d’utilisations tels que : les portes automatiques ou à serrures motorisées, ascenseurs, portes de garages, barrières de parking, tourniquets
et entrées.

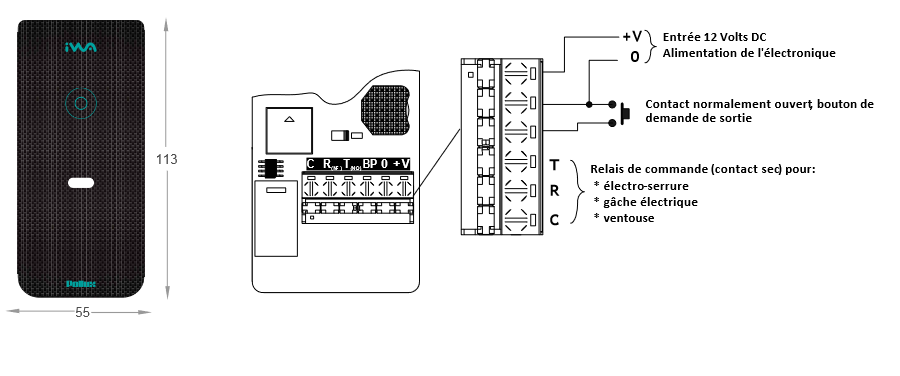

Lecteur mural raccordement.png

Alimentation électrique

  • Câble recommandé: SYT3PAWG20(9/10éme). Le blindage du câble doit être relié à la terre.
  • Tension d'entrée: 10 à 30Vdc continu, nominal : 12Vdc
  • Consommation Max. 250mA (uniquement pour l'unité de lecture / contrôle). L'installateur doit calculer l'alimentation électrique nécessaire.
  • Longueur max .de câble entre le lecteur mural et l’organe de commande : - 100 mètres.
  • Relais de sortie: Charge nominale (résistive) 1A-30Vdc
